梅峰建筑材料有限公司广西南宁柳州桂林百色河池贵港泡沫混凝土

网站首页 / 新闻动态 / 轻质泡沫混凝土发泡剂的性能

轻质泡沫混凝土发泡剂的性能

2020-09-27

在研制一种功能优异的混凝土发泡剂,并能够将其用在轻质泡沫混凝土中。整个工作首要可分红两部分进行,榜首部分是混凝土发泡剂的试验研究,第二部分则是将混凝土发泡剂应用于水泥浆体中并制备密度在300 kg/m~3左右的轻质泡沫混凝土,然后测定泡沫混凝土样品的功能参数。其间混凝土发泡剂的研究首要是先经过对比各类发泡剂的发泡功能确认发泡剂,然后以单一和多元的增稠稳泡物质复配对发泡剂进行改性,其间发泡剂的发泡功能首要经过发泡体积以及泡沫半衰期来评价。而泡沫混凝土的制备是经过探求水灰比、泡沫掺量、早强剂等参数寻求合适参数比,并测定泡沫混凝土的抗压功能。

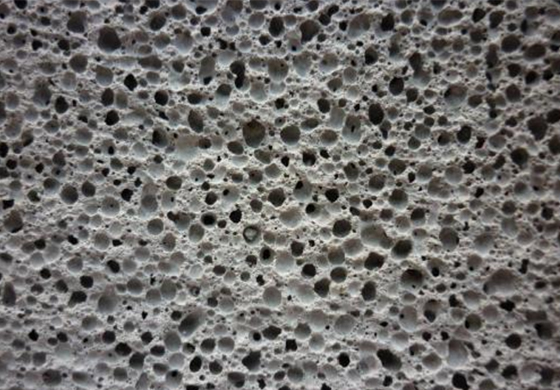

轻质泡沫混凝土
(1)确认发泡剂。经过对十二烷基硫酸钠、α-烯烃磺酸钠、十二烷基苯磺酸钠、十二烷基聚氧乙烯醚、脂肪酸聚氧乙烯醚硫酸钠进行试验。挑选电动搅拌器搅拌速度1400 r/min对不同的发泡剂进行发泡试验,结果表明十二烷基硫酸钠、α-烯烃磺酸钠等的发泡功能挨近,考虑成本等原因挑选十二烷基硫酸钠作为发物质。(2)确认发泡剂的试验条件。经过对十二烷基硫酸钠的发泡试验确认其发泡条件为搅拌速度3000 r/min、十二烷基硫酸钠合适掺入量为0.6 wt%,此时发泡剂的发泡体积为970 ml、泡沫半衰期为580 s。(3)增稠剂的挑选。混凝土发泡剂的增稠剂根据其作用原理能够分红两大类。一类是改动泡沫液膜内分子排列的,以十二醇、改性硅树脂聚醚乳液、氯化钠为主,另一类是添加发泡剂黏度的,有聚丙烯酰胺、羟丙基甲基纤维素、聚丙烯酸钠、羧甲基纤维素钠、羟乙基纤维素等。榜首类增稠剂中十二醇、改性硅树脂聚醚乳液的稳泡作用好,合适掺入量分别为0.05 wt%、0.25 wt%,发泡体积分别为885 ml、870 ml、泡沫半衰期分别为2145 s、1850 s。第二类增稠剂中羧甲基纤维素钠、聚丙烯酸钠作用较佳,合适掺入量为0.25 wt%、0.13 wt%,其发泡体积分别为720 ml、750 ml,泡沫半衰期分别为2700 s、1750 s。

将这两类的增稠剂进行复配,后确认发泡剂组分及含量为0.6 wt%的十二烷基硫酸钠+0.05 wt%的十二醇+0.20 wt%的聚丙烯酸钠,其发泡体积为670 ml、泡沫半衰期为12070 s。(4)轻质泡沫混凝土的制备。挑选矿渣硅酸盐水泥,以氯化钙为早强剂进行试验,终确认在水灰比为0.5、早强剂掺入量为13 wt%(以水泥质量计)、泡沫量为每250 g水泥1.15 L的条件下泡沫混凝体的功能好,其抗压强度为0.45 MPa、隔热系数为0.073 W/(m·k)。
