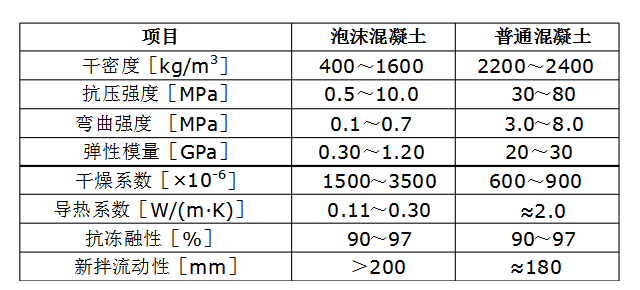

泡沫混凝土作为一种新型材料，具有保温隔热，兼具防水，防火等性能。由于其施工简单，保温隔热性能良好，作为现有隔热材料陶粒的替代品被广泛运用在工程项目中。其基本原理是利用混凝土中封闭气孔达到保温隔热的效果。表1为正常养护条件下，普通混凝土与泡沫混凝土物理力学性能的比较。
通过资料收集，我发现有专家已经对这种新型材料在实际运用进行调查研究，发现了一些问题，而这些问题值得我们注意：一是泡沫混凝土强度偏低。体积密度为800—850 kg／m2的泡沫混凝土的抗压强度严重偏低，一般低于2．0 MPa，有的甚至不足1．0 MPa。二是开裂、吸水。硬化泡沫混凝土表面开裂、吸收大量外来水分。三是防水层的设置。是否采用倒置式防水。如果这些问题不能有效地解决，泡沫混凝土的效果将会受影响。
一、影响泡沫混凝土强度的因素及改善途径
泡沫混凝土中气孔的引入一方面是赋予其普通混凝土所没有的轻质、隔音、保温、高流动性等性能，但从结构和力学的角度看，同时也引入了大量的缺陷，从而导致硬化泡沫混凝土强度的大幅度降低。由于泡沫混凝土中的孔隙率一般高达50％－70％，而且孔径主要为10µm以上，因此，泡沫混凝土的强度大大低于普通混凝土的强度。与普通混凝土一样，泡沫混凝土的强度并不是一个固定的数值，不同的胶凝材料种类、水泥用量、混凝土配合比、水灰、泡沫用量（即不同的体积质量）、发泡剂、养护制度以及其它外加剂的采用与否等都影响泡沫混凝土的强度。
（一）配合比的影响
泡沫混凝土的制作主要是以水泥、发泡剂为主料，有时可能加入一些混合材料（如硅灰、矿渣、粉煤灰等），还有可能加入细集料（砂子）加入不同的材料对泡沫混凝土的影响也是不一样！
第一种情况仅以水泥和发泡剂的主料，不加其他辅料。这种情况相对比较简单，所用水泥的强度等级越高、用量越多，制备的泡沫混凝土强度也就越大。所以当希望制备较高强度的泡沫凝土时，需要选择高强度等级的水泥。
而第二种情况是加入混合材料：混合材的加入会导致泡沫混凝土早期强度的显著降低，而对后期强度的影响并不大。如果添加适当的强度激发剂，则早期强度的降低幅度可以得到减缓。另外，如果采用超细混合材时，如硅灰、超细磨矿渣粉，则强度降低不大，有时甚至反而有所增大。
第三种情况是掺用砂子作细集料，泡沫混凝土的强度原则上也会发生不同程度的降低，但是砂子的掺用对提高硬化泡沫混凝土的体积稳定性、减小收缩将十分有利。实际施工中往往以同时掺用混合材和砂子的情况为最多见，因此，泡沫混凝土的配合比存在一个适宜的范围，需要根据试验确定。
（二）水灰比的影响
如仅从硬化泡沫混凝土的内部结构变化分析，水灰比的增加必然导致泡沫混凝土强度的降低。但是，大量的实验已证明，当水灰比在一定的范围内增加时，泡沫混凝土的强度不但不降低，反而表现出提高的趋势。
泡沫混凝土的制备与普通混凝土不同，它存在一个泡沫引入的过程。为了较好地在这个过程中将泡沫均匀引入到水泥浆料中并完好均匀地分布于泡沫混凝土体系，要求水泥浆料具有良好的流动性。较高的成型水灰比恰好是保证水泥砂浆具有良好的流动性的必要条件。
相反，如果在低的水灰比条件下，采取适当的技术措施保证浆料具有良好的流动性，也可制备出高强度的泡沫混凝土。实际上，当试图控制泡沫混凝土的水泥用量的体积密度不变时，其中的砂子和泡沫的含量必然减少，致使硬化泡沫混凝土孔隙率降低，这也是导致（如图1）水灰比增大时泡沫混凝土强度提高的重要原因之一。
（三）体积密度的影响
泡沫混凝土的体积密度越小，强度就越低，这一现象与泡沫的引入有关。理论和实验都证明，泡沫混凝土的强度与其内部的孔隙率之间存在以下数学关系： R ＝R0•exp(-k•ε)(1) 式中：R－孔隙率为ε的泡沫混凝土的抗压强度（MPa）； R0－孔隙率为0的假想混凝土的抗压强度（MPa）； k一与所用材料和制备条件等因素有关的比例系数。
如果用p表示泡沫混凝土的密度，则根据密度与孔隙率之间的关系，便可以将上式写为： R =R/•exp(-k/•ｐ) (2) 式中：R－密度为ｐ的泡沫混凝土的抗压强度，MPa； R/－密度为最大时(对应孔隙率为0)的假想泡沫混凝土的抗压强度，MPa； k/－与所用材料和制备条件等因素有关的比例系数； 值得指出的是，密度一定的泡沫混凝土，当配合比、水灰比等其它工艺条件改变时，强度可能在一个较大范围内变动。
（四）养护制度的影响
早期养护制度对泡沫混凝土的强度发挥和最终强度至关重要。泡沫混凝土成型水灰比较大，所以，要加强早期养护和保水，防止水分过早散失。这不仅对泡沫混凝土的强度发挥具有重要意义，对防止硬化混凝土开裂也非常重要。
（五）外加剂的影响
泡沫混凝土使用的外加剂主要包括水泥强度激发剂、减水剂和发泡剂等。水泥强度激发剂主要是在水泥混合材料中采用，这样可以减轻泡沫混凝土早期强度降低的程度，但是，使用激发剂往往会降低泡沫混凝土的最终强度。
混凝土减水剂使泡沫混凝土即使在较低水灰比下仍然能够顺利完成浆料与泡沫的混合，制备出泡沫分布均匀的泡沫混凝土。所以，掺加适量的高效减水剂是制备高强泡沫混凝土的重要手段之一(见图2)。但是，因为减水剂的价格比较贵而且有些减水剂与发泡剂在某些性能方面有相反的作用。所以减水剂的种类和添加量必需由试验确定。
发泡剂对泡沫混凝土强度的影响体现在泡沫的尺寸、均匀性(尺寸均匀性和分布均匀性)、泡沫的稳定性、发泡能力(泡沫密度或单位泡沫携水量)。要求发泡剂的发泡能力强、密度低、单位携水量小，泡沫牢固、细小、在混凝土中分布均匀。要研究开发和使用对泡沫混凝土副作用小、发泡能力大、泡沫强度高的新型高效发泡剂。
